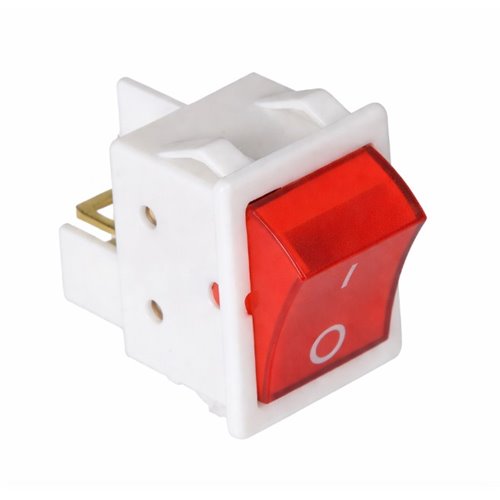

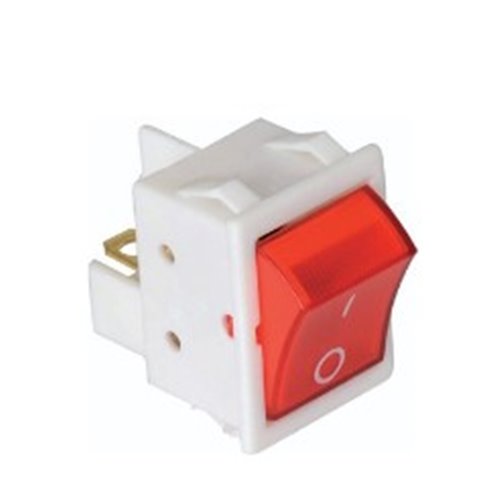

Far Geniş Işıklı Anahtar Sip: 23000046

FAR F46 Geniş Işıklı Anahtar, genellikle grup prizlerde, pano kapaklarında veya çeşitli elektrikli cihazların üzerinde yer alan, durum göstergesi için dahili bir lambaya (genellikle neon veya LED) sahip olan rocker (beşik) tipi bir anahtardır.

Bu anahtarın teknik spesifikasyonları şu şekildedir:

1. Elektriksel Özellikler

• Anma Akımı: 16A (Piyasadaki standart F46 modelleri genellikle yüksek akım taşıma kapasitesine sahiptir).

• Çalışma Gerilimi: 250V AC.

• Işık Fonksiyonu: Dahili ışık mekanizması, anahtar "Açık" (I) konumuna getirildiğinde yanarak devrenin aktif olduğunu gösterir.

• Kontak Yapısı: Genellikle DPST (Double Pole, Single Throw) yani çift kutuplu olup, hem fazı hem de nötrü aynı anda kesebilme özelliğine sahiptir (4 pinli yapı).

2. Mekanik ve Yapısal Detaylar

• Montaj Tipi: Geçmeli (Snap-in) montaj. Panel üzerindeki uygun ölçüdeki deliğe itilerek kolayca sabitlenir.

• Gövde Malzemesi: Isıya ve yanmaya karşı dirençli poliamid veya termoplastik malzeme.

• Düğme Tasarımı: "Geniş" tip olarak adlandırılması, parmakla basılan yüzeyin standart anahtarlara göre daha geniş ve genellikle ışığı geçiren şeffaf/renkli (kırmızı, yeşil veya turuncu) bir kapakla kaplı olmasıdır.

3. Kullanım Alanları

• Grup Prizler: Akım korumalı veya standart çoklu prizlerin ana anahtarı olarak.

• Endüstriyel Panolar: Sinyalizasyon ve güç kontrolü için.

• Ev Aletleri: Fritöz, ısıtıcı veya yüksek akım çeken küçük mutfak aletleri.

4. Montaj ve Bağlantı Bilgileri

• Terminal Tipi: Arkasındaki terminaller genellikle 6.3 mm (F63) yassı fiş (faston) geçmelidir.

• Bağlantı Şeması: 4 pinli modellerde genellikle iki pin giriş, diğer iki pin çıkış hattıdır. Işığın sürekli yanmaması (sadece cihaz açıkken yanması) için bağlantının doğru kutuplara yapılması gerekir.

Güvenlik Notları

• Isınma Kontrolü: 16A kapasitesine sahip olsa da, sürekli yüksek yük altında (örneğin 3000W üzeri) terminallerde gevşeklik varsa ısınma yapabilir. Bağlantıların sıkı olduğundan emin olunmalıdır.

• Işık Ömrü: İçindeki neon lambalar çok uzun ömürlüdür ancak zamanla parlaklıkları azalabilir; bu anahtarın işlevini yitirdiği anlamına gelmez.

• Koruma: Su sıçramalarına karşı doğrudan koruması yoktur (IP40 civarıdır), bu nedenle ıslak hacimlerde şeffaf silikon koruma kılıfı ile kullanılmalıdır.
