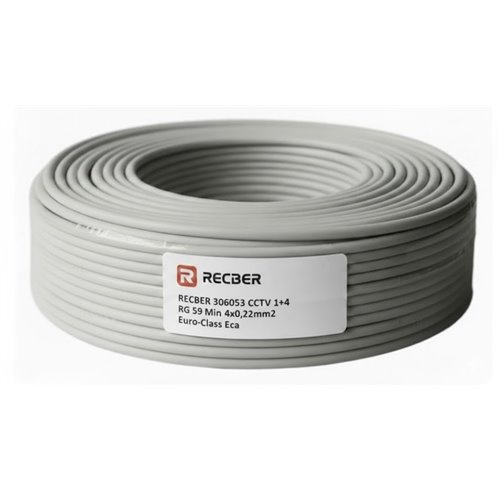

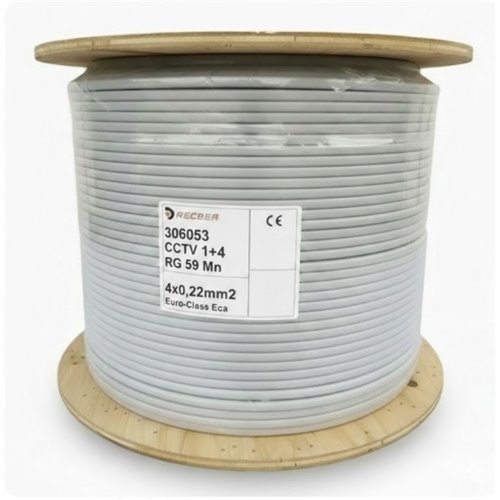

306053 CCTV 1+4 RG 59 Mn 4x0,22mm2 Euro-Class Eca

Recber 306053 kodlu bu kablo, karmaşık güvenlik sistemleri ve hareketli kamera düzenekleri (PTZ kameralar gibi) için tasarlanmış, video sinyalinin yanında birden fazla kontrol veya güç hattını tek bir gövdede toplayan "Mini" tip bir CCTV kompozit kablodur.

İşte bu kablonun öne çıkan teknik detayları:

## Kablo Yapısı ve Bileşenleri

Bu kablo "1+4" yapısındadır, yani içinde bir adet koaksiyel video hattı ve dört adet yardımcı damar bulunur:

• 1. Video Hattı (Koaksiyel):

  • Tip: RG 59 Mini.

  • İletken: 0.40 mm çapında saf bakır (Cu).

  • Yalıtkan: 1.90 mm çapında Solid PE.

  • Ekranlama: Alüminyum folyo ve kalaylı bakır örgü (Video sinyalini dış parazitlere karşı korur).

• 2. Yardımcı Damarlar (Kontrol/Güç):

  • İletken Sayısı: 4 adet.

  • Kesit: 4 x 0.22 $mm^2$.

  • Malzeme: Esnek bükülü saf bakır.

  • Kullanım Amacı: 2 damar besleme (güç), diğer 2 damar ise genellikle ses (mikrofon) veya RS-485 (PTZ kontrolü) için kullanılır.

### Fiziksel ve Yangın Özellikleri

• Dış Kılıf: Gri renkli PVC.

• Dış Çap: Kompozit yapısına rağmen oldukça incedir (yaklaşık 5.0 mm - 5.5 mm).

• CPR Sınıfı: Euro-Class Eca. Binalarda standart yangın güvenliği yönetmeliklerine uygundur.

• Mekanik Özellik: İnce ve esnek yapısı sayesinde dar borulardan ve kanal geçişlerinden kolayca ilerler.

### Teknik Avantajlar

1. PTZ Kamera Uyumu: Hareketli (Pan-Tilt-Zoom) kameralarda hem görüntü hem güç hem de kontrol sinyallerini tek kablo ile çözmenizi sağlar.

2. Ses Desteği: Kameranın yanındaki bir mikrofonu desteklemek için ek damarlara sahiptir.

3. Yer Tasarrufu: 4 adet yardımcı damara sahip olmasına rağmen "Mini" koaksiyel kullanımı sayesinde standart CCTV kablolarından daha az yer kaplar.

### Kullanım Alanları

• Gelişmiş Analog ve HD Sistemler: AHD, CVI, TVI kamera projeleri.

• Speed Dome (PTZ) Kameralar: Kontrol sinyali gerektiren hareketli sistemler.

• Mikrofonlu Kamera Montajları: Görüntüyle birlikte ses iletimi istenen yerler.

• Sınırlı Kablo Kanalları: Çok sayıda kablonun yan yana geçmesi gereken yoğun tesisatlar.
